Svorkovnice EK580

Pojistková skříňka pro jištění vedení EK580 | skříňka pro multifunkční použití

Použité normy DIN 43628

Třída ochrany: II, stupeň krytí IP54 dle DIN VDE 0470

Výška krytu 77 mm (nízké víko) = Vnitřní průměr stožáru od 100 mm
Výška krytu 82 mm (vysoké víko) = Vnitřní průměr stožáru od 106 mm
Kryt transparentní nebo šedý
Dno uzavřené nebo s průchodkami

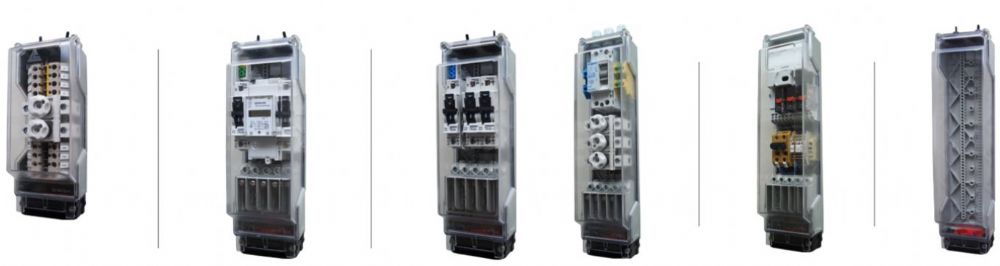

Možnosti vybavení (osazení zákazníkem):

ochranným proudovým chráničem nebo jističem
zásuvkou s ochranným kontaktem
elektroměrem pro střídavé napětí
spínacími hodinami
soumrakovým spínačem
relém
přídavnými / řadovými svorkami

Parametry skříněk EK580,rozměry v mm
Celková délka	243	288	368
Rozteč šroubů pro upevnění	232	277	357
Délka skříňky	208	253	333
Šířka	82	82	82
Výška	77/82	77/82	77/82
Vhodné pro průměry sloupů od:	100/106	100/106	100/106

Fotogalerie

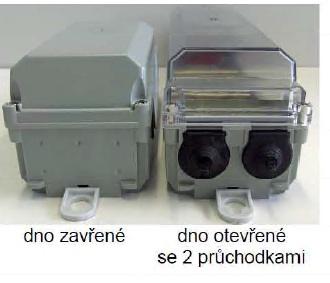

EK580 - Dno zavřené nebo otevřené s průchodkami

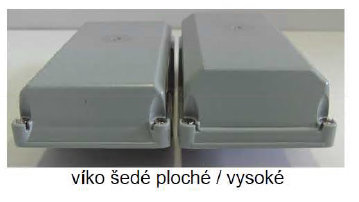

EK580 - Víko šedé vysoké nebo nízké

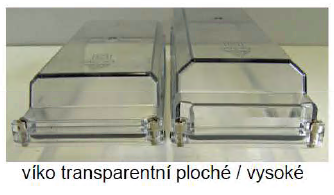

EK580 - Víko transparentní vysoké nebo nízké

Dostupné modely a objednací čísla prázdných skříněk EK580

Varianty a obj. čísla EK580

EK 580/k	400458000000019	Multifunkční svorkovnice EK 580, délka 243 mm, víko transparentní, vysoké, dno zavřené
EK 580/s	400458000000027	Multifunkční svorkovnice EK 580, délka 288 mm, víko transparentní, vysoké, dno zavřené
EK 580/s	400458000000028	Multifunkční svorkovnice EK 580, délka 288 mm, víko transparentní, vysoké, dno otevřené
EK 580/s	400458000000026	Multifunkční svorkovnice EK 580, délka 288 mm, víko transparentní, nízké, dno otevřené
EK 580/d	400458000000035	Multifunkční svorkovnice EK 580, délka 368 mm, víko transparentní, vysoké, dno zavřené
EK 580/d	400458000000036	Multifunkční svorkovnice EK 580, délka 368 mm, víko transparentní, vysoké, dno otevřené
