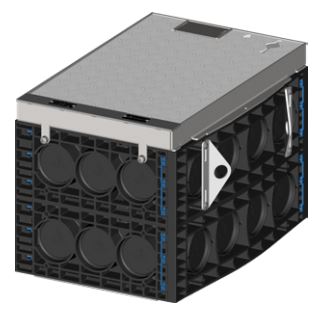

Spolu s nejmenším modelem EK410 Vám rádi představujeme náš střední kompaktní model rozvaděče EK510 connect, který doplňuje rozměrovou řadu o doposud chybějící střední velikost. Tento model rozvaděče se hodí všude tam, kde větší rozvaděče EK600/ EK800 jsou příliš velké a jejich montážní prostor je z většiny nevyužít.

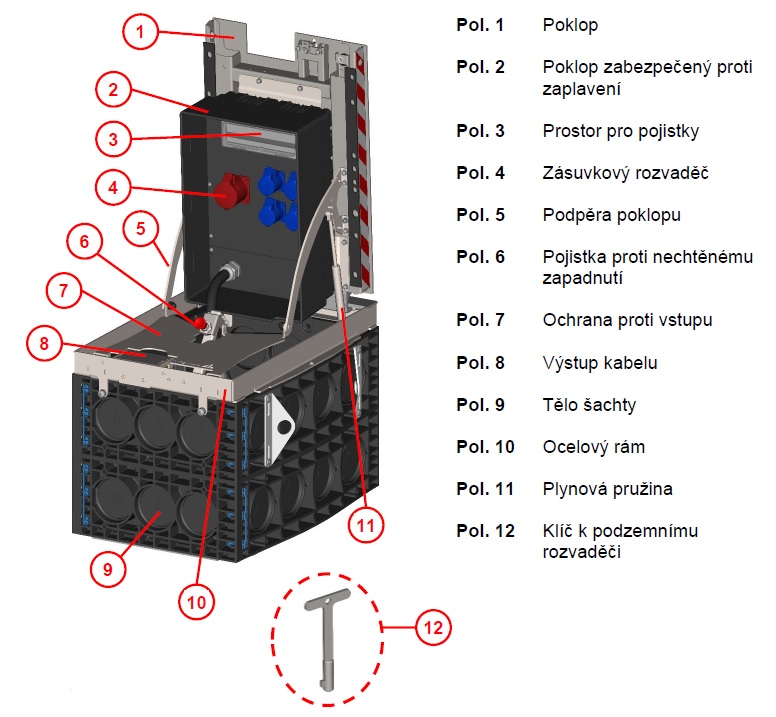

• Kompaktní konstrukce a poměrně nízká hmotnost (výška cca 515 mm, hmotnost 75 kg)
• Zabezpečení proti zaplavení do výšky vodního sloupce 1 m
• Poklop, vývod kabelů a zajištění lícují se zemí, jsou neztratitelné
a nehrozí tak nebezpečí zakopnutí
• Intuitivní a bezpečná obsluha, možnost obsluhování laiky díky otevírání poklopu s podporou plynových pístů (jako u modelů EK600 / EK800)
• Automatická aretace poklopu se zabudovaným montážním prostorem v otevřené poloze zamezuje
nechtěnému uzavření
• Vestavěná pochozí ochrana usnadňuje přístup k otevřenému rozvaděči a zabraní pádu do šachty
• Zaoblený vývod pro kabely zamezuje jejích poškození
• Zamykání rozvaděče pomocí univerzálního stavebního klíče nebo speciálního klíče pro lepší ochranu
• Funkce vypáčení při námraze
• Možnost několíka variant elektro výbavy se zásuvkami a jištěním do 63A
|
EK510 Connect |
Základní technické parametry |

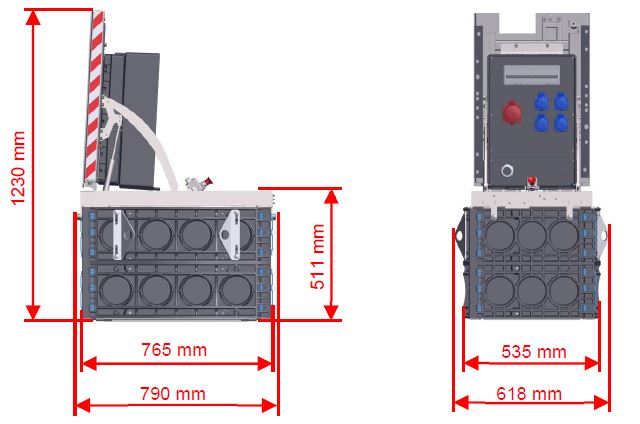

| Rozměry | Vnější rozměry 618x790x511 mm / výška otevřeného víka 1230mm Světlá šířka 400x650 mm |
| Hmotnost celková / hmotnost poklopu | cca. 75 kg / cca. 25 kg |
| Třída zatížení | CZ EN 125 B125, odpovídá 12,5 t /125 kN |
| Materiál šachty /montážní desky/ montážní vany | Polykarbonát |
| Stupeň krytí IP | V zavřeném stavu IP48, v otevřeném stavu IP44 |
|
Rozměry montážní desky |
339x402x207 mm,
vestavná hloubka s ochranou proti zaplavení (1m vodní sloupec) cca 60 mm |
| Materiál poklopu a horního rámu rozvaděče | nerézová ocel VDA (provedení slzičkový plech) |

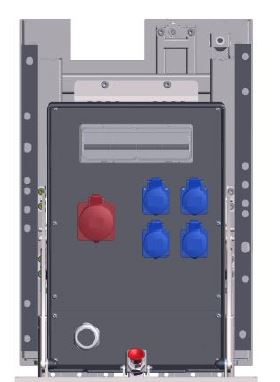

1 x CEE 16A/400V nebo CEE 32A/400V + 4 x 16/230V + jističe a proudový chránič
6 x 16A/230V + jističe a proudový chránič
 Langmatz_montazni_navod_zemni_rozvadec_EK510_Connect.pdfvelikost: 3,06MB
|
