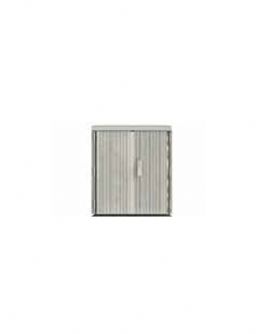

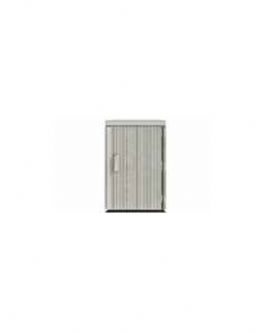

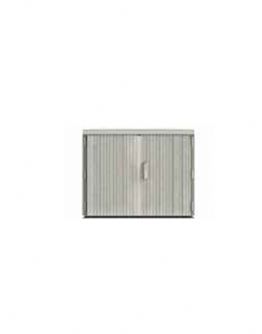

Skříně řády EK73

Specifikace

• V souladu s DIN EN 61439-5 (VDE 0660-600-5), vnější rozměry odpovídají DIN 43629, část 1
• Připojovací rozměry pro standardní základny podle DIN 43629, část 2,
• Materiál - polykarbonát
• Stupeň krytí IP44, volitelně IP54 (dodáváme včetně speciálního těsnění)

•  Jedny nebo dvoje dvířka se závěsem, otočnou pákou se zabudovaným zámkem, připravené k montáži půlválcového nebo příčného zámku
•  Také s přepážkami a asymetrickými dveřmi, pro oddělená propojovací místa (systém dvojitého zamykání)
• Standardní barva podobně zbarvená až do RAL 7038 - lakování ekologickými barvami na vodním základu je volitelně k dispozici
• Velikost 00 lze kombinovat s kompaktním soklem EK 89
• Protiplakatový profilovaný povrch
• Připrava pro další větrací prvky

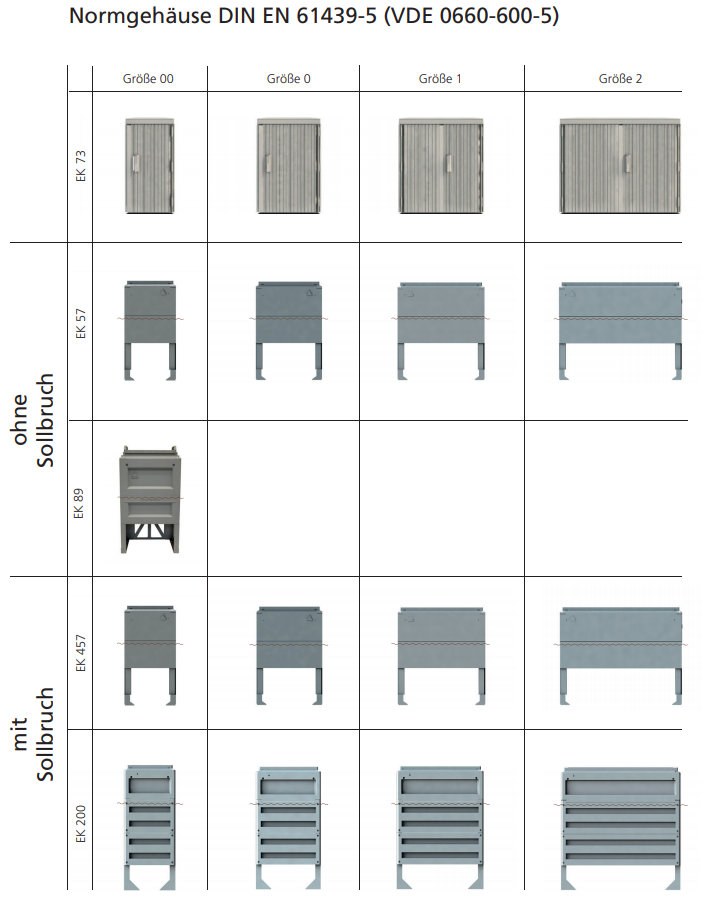

Tabulka s přehledem velikostí skříní a typy patřičných soklů pro skříně EK73

Skříně EK73 a odpovídající typy soklů

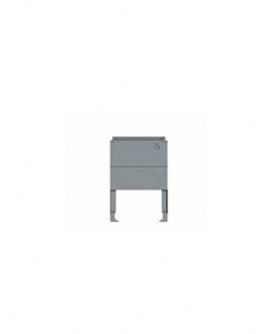

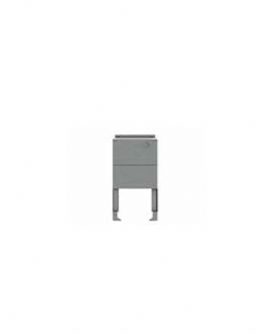

Sokly řády EK57

Specifikace

•    Velikost 00 | 0 | 0G | 1 | 2.
•    Upevnění skříně pro šrouby M12 podle DIN 43629 část 2
•    Základní výšky

- 550 mm pro montáž na beton/zpevněný povrch
- 900 mm (pro zapuštěnou montáž do země)
- 1200 mm (pro zapuštěnou montáž do země)

Vlastnosti

•    Robustní technologie plug-in. Všechny části jsou vzájemně spojeny bez šroubů pomocí zacvaknutí lišt do připravených drážek
•    Přední základní deska může být odejmuta bez odšroubování pouze odemknutím.
•    Zaslepovací zátka pro stavební otvory ve spodní části soklu (šroubové spojení jako příslušenství na obou stranách)

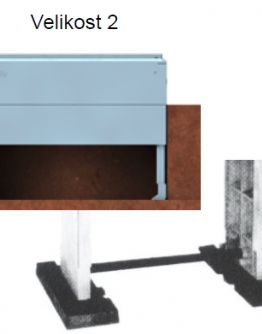

•    Provedení F s velkoplošnými nohami ("sloní nohy") k zajištění stability v otevřené stavební jámě
•    Opěrná trubka pro nohy (příslušenství) pomáhá docílit mechanického zpevnění a zabraňuje stlačení bočních častí při zasypávání jamy štěrkem a pískem
•    Doplňkové desky pro ochranu spodní části soklu před proniknutím zeminy
•    Přídržná lišta kabelu

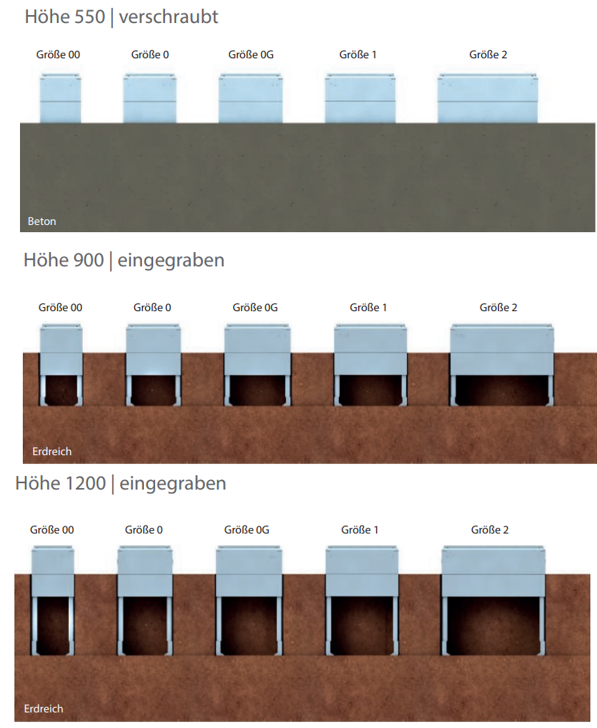

EK57 - 3 výškové typy soklů

Modely a objednací čísla

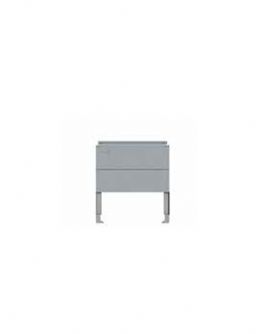

Sokl EK57, vel.2, 900F

Více

Sokl EK57, vel.1, 900L

Více

Sokl EK57, vel.00, 900L

Více

Sokl EK57, vel.0, 900L

Více

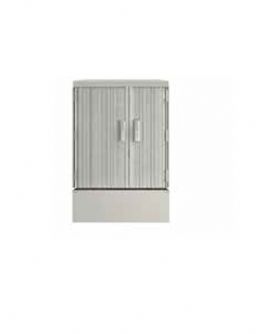

Plastová skříň EK73, vel.2, IP54

Více

Plastová skříň EK73, vel.2, IP44

Více

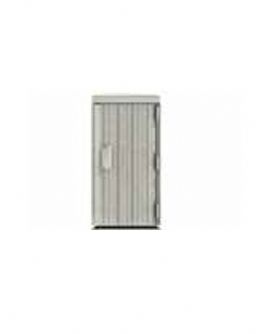

Plastová skříň EK73, vel.1, IP54

Více

Plastová skříň EK73, vel.1, IP44

Více

Plastová skříň EK73, vel.00, IP54

Více

Plastová skříň EK73, vel.0, IP54

Více

Plastová skříň EK73, vel.0, IP44

Více

Plastová skříň asymetrická EK73, vel.1, IP54

Více
