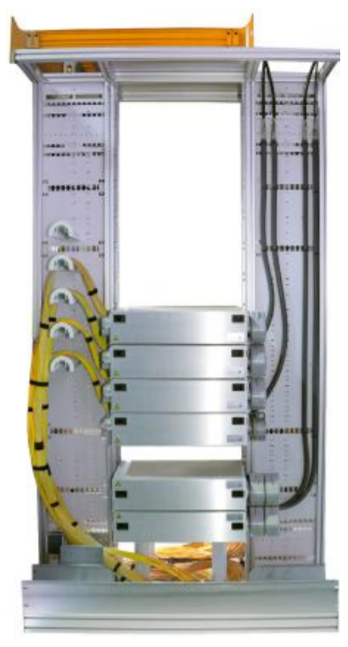

Rám hlavního optického rozváděče (HOR)

Rám HOR se skládá z panelu pro upevnění subracků pro uložení svarů a patchovacích subracků a z vyvazovacích panelů pro vedení a upevnění kabelů. Optické kabely mohou být zaváděny shora i zdola. Kabely jsou v systému vedeny pomocí kabelových panelů a podpodlahovým kanálem do rámů. V konstrukčních skupinách pro svary a patchovacích konstrukčních skupinách se vytvářejí spojení mezi optickými liniovými a systémovými kabely.


Výhody konstrukčních skupin Langmatz v HOR

• Patchovací konstrukční skupina s vysokou hustotou montáže
• Párové plánování mezi konstrukční skupinou pro svary
a patchovací konstrukční skupinou, až 96 spojení
• Lze použít pro spojky/pigtaily SC, LC a E2000
• Management vláken v subracku a ve svarové kazetě
• Zavádění uvolněných trubic do svarové části
• Kabelový vstup (patchové kabely / pigtaily) bez provlékání
• Patchovací konstrukční skupina / konstrukční skupina
pro svary s možností modulární konstrukce
• Základní kryt s výsuvem a odnímatelným předním krytem

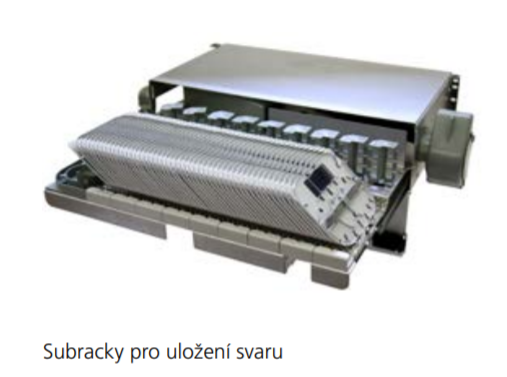

Subracky pro uložení svarů v HOR

Na straně svaru jsou kazety umístěny v uzavřených subrackách. Zde jsou vlákna vnějších a vnitřních optických kabelů splétána na pigtailech. Subracky mají základní rozměry 530 × 122 × 280 mm (Š × V × H) a upevňovací rozměr podle ETSI.

Upevňovací plošina je vzadu, což umožňuje nerušený přístup ke kabelům, které jsou vedeny po straně subracku.

Subrack pro uložení svaru | rozsah dodávky

Předmontované jednotky

• Základní kryt s výsuvem a odnímatelným předním krytem
• Prvek pro vedení kabelů
• 16 přívodních trubiček pro uvolněné trubice / optická vlákna
• Fixační prvky pro přívodní trubičky
• 9 nosičů kazet (organizérových modulů) s hlavicí
• Držák vlnitých trubek pro uchycení dvou vlnitých chrániček
• Montážní úhelník pro montáž stojanu ETSI

 Jako příslušenství

• 9 držáků prvků dropfix
• 9 popisovacích polí dropfix
• 1 odblokovač prvků dropfix
• Pokyny k montáži
Na vyžádání
• Svarové kazety
• Prvky dropfix pro odlehčení v tahu

Subracky pro ulozeni svaru.png

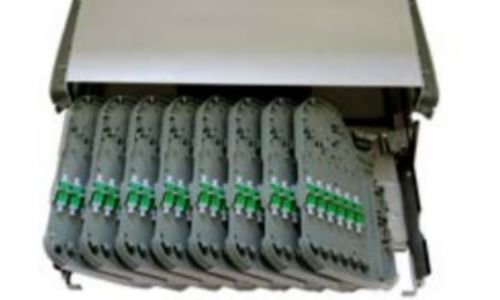

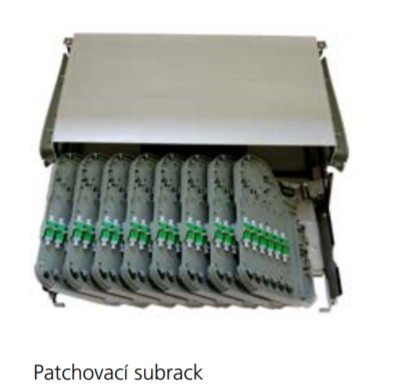

Patchovací subrack v HOR

 V patchovacích subrackách jsou pigtaily přicházející ze subracků pro uložení svaru ukládány

ke spojkám v otočných patchových kazetách. Spojení, např. mezi liniovými a systémovými
kabely, se vytvářejí pomocí patchových kabelů. Subrack je uzavřený kryt s výsuvem a předním
krytem, který lze sejmout bez speciálního nástroje. Uvnitř se nacházejí otočné patchové
kazety pro spojky SC, LC a E2000 s prvky pro vedení kabelů, které zajišťují minimální
poloměr ohybu při pokládání kabelů.

 Patchovací subrack | Rozsah dodávky

Předmontované jednotky
• Základní kryt s výsuvem a odnímatelným předním krytem
• Montážní úhelník pro montáž stojanu ETSI
• Prvky pro vedení kabelů

Jako příslušenství
• Pokyny k montáži

Na vyžádání
• Otočné patchové kazety se skupinovým
pigtailem (12 zástrček)
• Stojanové konfigurace ETSI
• Prázdné otočné patchové kazety
se spojovacími kapsami
• Závěsové díly pro otočné kazety
• Průhledné poklopy pro popisovací pole
• Spojky SC, LC, E2000

Patchovaci subrack.png
